(H) مفتاح عزل عالي الجهد AC خارجي GW9

إن فاصل الجهد العالي الخارجي GW9-10 عبارة عن مجموعة مفاتيح ذات جهد عالي بتردد 50 هرتز أحادية الطور ، تُستخدم في نظام الطاقة بجهد مقدر 10 كيلو فولت لتوصيل أو فصل مصدر الطاقة بجهد كهربائي وبدون تحميل.

يتم تشغيل الفاصل بقضيب عازل.

□ بيئة التشغيل

أ. ارتفاع لا يتعدى 1000 م

ب. درجة حرارة الهواء المحيط: الحد الأعلى + 40 درجة مئوية ، والحد الأدنى - 30 درجة مئوية في المناطق العامة ، و- 40 درجة مئوية في مناطق جبال الألب

ج. يجب ألا يتجاوز ضغط الرياح 700 باسكال (ما يعادل سرعة الرياح 34 م / ث)

يجب ألا تتجاوز شدة الزلازل 8 درجات

E. الأماكن بدون اهتزازات عنيفة متكررة

F. يجب أن يكون موقع التركيب العادي خاليًا من الغاز والبخار والترسبات الكيميائية ورذاذ الملح والغبار والمواد المتفجرة والتآكل الأخرى التي تؤثر بشكل خطير على عزل وتوصيل مفتاح السكين. ينطبق النوع المضاد للحشف على المناطق شديدة التلوث ، ولكن يجب ألا يكون هناك حريق ومواد متفجرة

□ الهيكل ومبدأ العمل

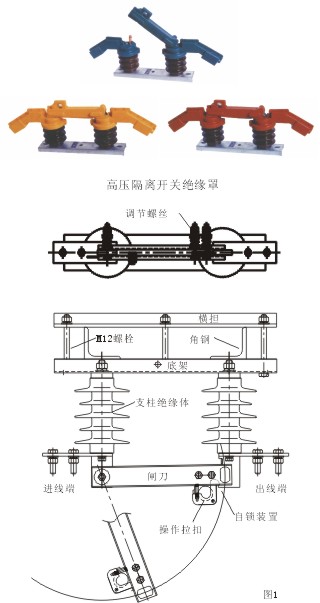

إن القاطع عبارة عن هيكل أحادي الطور ، وتتكون كل مرحلة من الهيكل ، وعازل العمود ، وشفرة التبديل ، والاتصال وأجزاء أخرى. توجد براغي لضبط ضغط التلامس ونوابض للضغط على جانب شفرة التبديل. الطرف العلوي مجهز بإبزيم ثابت وجهاز قفل ذاتي متصل به لفتح وإغلاق قضيب الخطاف العازل.

بالمقارنة مع المنتج غير المعدل في الهيكل ، فإن المنتج الجديد يتمتع بمزايا منطقة الاتصال الكبيرة ، ومقاومة التلامس المنخفضة ، والتوصيل الكهربائي الجيد والقوة الميكانيكية.

□ الهيكل ومبدأ العمل

يتم تثبيت هذا الفاصل بشكل عام رأسًا على عقب ، ويمكن أيضًا تثبيته رأسيًا أو غير مباشر (جهة الاتصال المتحركة أدناه). استخدم مسامير M12D لإصلاح الهيكل في موضع مناسب على الذراع المتقاطع. يجب أن يكون من الملائم سحب وإغلاق مفتاح السكين على الأرض بخطاف قضيب الفرامل ، والتأكد من أن الهيكل لن يفقد أثناء التشغيل. يجب أن يكون الخط الوارد متصلاً بجانب التلامس الساكن ، ويجب أن يكون الخط الخارج متصلاً بجانب جهة الاتصال المتحركة. يجب الحفاظ على المسافة المناسبة بين المفاتيح ثلاثية الطور لتجنب حدوث ماس كهربائي.
